高壓多通道掃描測試系統 Vitrek 964i
自動化與多通道掃描 / 耐壓測試 / 導通測試 / 外部量測
多通道測試的需求與彈性
高壓掃描測試器，也稱做高壓多工切換器。假設現在需要對16芯的醫療用線材，進行8500V耐壓測試，芯與芯之間必須絕緣。這時可以有二種選擇，一是手動測試，另一個則是選用Vitrek 964i 來達到自動化多通道耐壓測試。手動測試遇到的問題太多 – 包括速度太慢，容易出錯，操作人員危險 – 甚至無法考慮記錄測試結果。 964i的設計目的是為了完成您所有的高壓切換的自動化需求。 可與電氣安規分析儀 – 95X系列和QuickTest Pro測試自動化軟體合併使用。
彈性化設計，因應不同測試需求，可獨立電腦控制

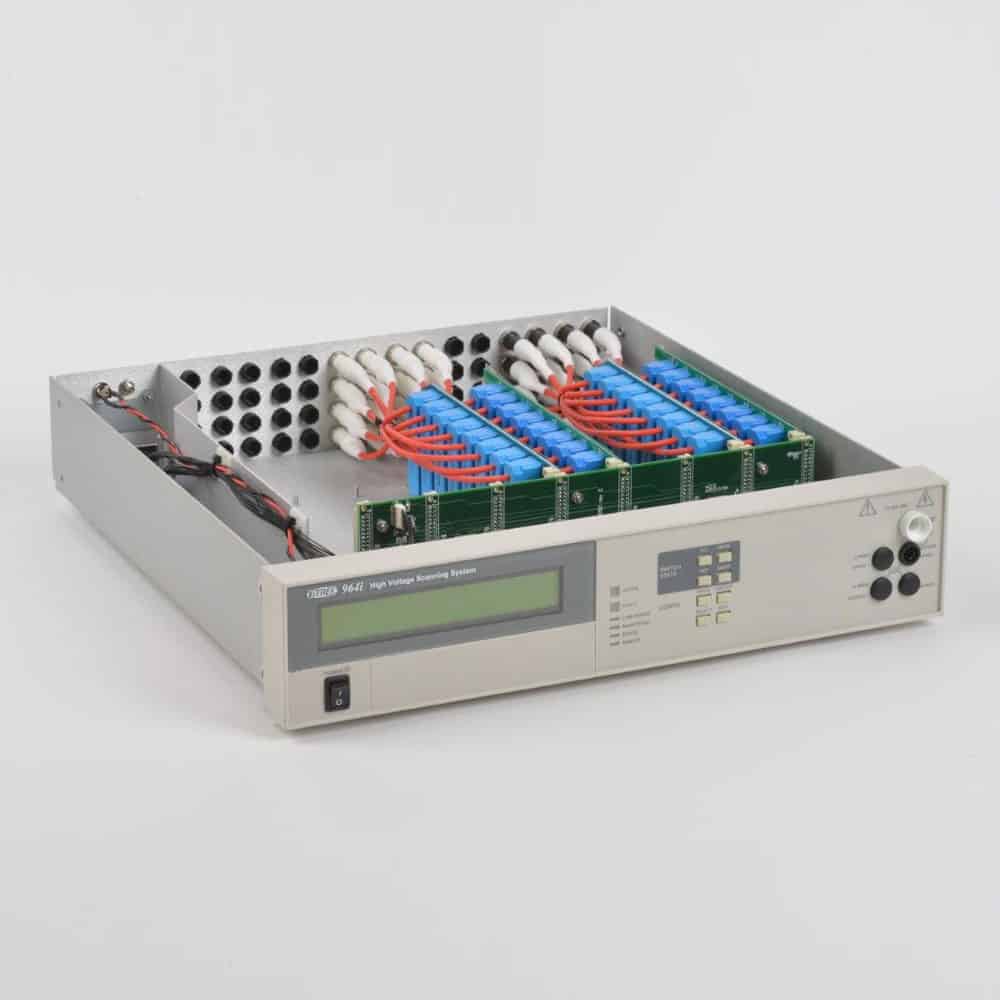

Vitrek 964i的彈性設計來自於8通道高壓切換模組，一台主機中可達56個測試點 。耐受電壓包含3KV，7KV，10KV和15KV，符合各種高壓測試應用。可以通過一台Vitrek 95X或V7X系列耐壓測試器直接控制四台964i，或者通過PC最多控制10台 (RS232或GPIB)。
設定簡單，清楚顯示資訊
964i的切換設定十分簡單，每台最多有60個後板端子可連接測試夾具或DUT。 具備有液晶顯示器，一目了然地確認系統狀態和開關現況，有別於傳統的高壓切換器。
高電壓切換的各種需求，自由控制！
Vitrek 964i 具備獨特控制模式，使您可以控制每個繼電器，而不像典型的線材測試儀和掃描盒那樣的限制。964i配有適用於所有+/- 7KV及以上高壓端子連接器。 高壓線材的長度可另行選購。
- 高壓模組可選擇 3kV, 7kV, 10kV或15kV
- 大電流模組最高可承受 40 Amps
- 有效降低人員失誤與可能的電氣傷害
- 單機最大支援 64 通道
- 最多可由電腦控制10 台主機
- 標配RS232 介面，GPIB 為選配
- 可由Vitrek 95X或V7X系列耐壓測試器直接控制四台964i
- 支援 QuickTest™ 自動化測試軟體
- CE 認證 (EN 61010)
- 美國設計製造
產品規格
| 型號 | 說明 |
|---|---|
| 964i | 高壓開關系統主機（8 卡容量） |
| 964i-8X2MX | 預裝 964i 及 2 個 7KV 8 通道卡和一個高壓/連續測試切換卡 |
| 964i-16X2MX | 預裝 964i 及 4 個 7KV 8 通道卡和一個高壓/連續測試切換卡 |
| 964i-24X2MX | 預裝 964i 及 6 個 7KV 8 通道卡和一個高壓/連續測試切換卡 |
| LV3-8R | 3KV 單 （+） 輸入 8 路輸出，紅色香蕉插孔 |
| LV3-8B | 3KV 單（-）輸入 8 路輸出，黑色香蕉插孔 |
| LV3-8 | 3KV （-） 輸入 4 個輸出 黑色，（+） 總線輸入 4 個輸出 紅色 |
| LV3-MX2 | 3KV 雙輸入 （HV/Cont） 單輸出 （+） 總線 |
| HV7-8W | 7KV 單 （+） 輸入 8 路輸出，白色 HV 端子 |
| HV7-8B | 7KV 單 （-） 輸入 8 路輸出，黑色 HV 端子 |
| HV7-8S | 7KV （-） 輸入 4 路輸出 黑色， （+） 總線輸入 4 路輸出 白色 |
| HV7-MX2 | 7KV 雙輸入 （HV/Cont） 單輸出 （+） |
| HV10-8W | 10KV 單（+）輸入 8 路輸出，白色 HV 端子 |
| HV10-8B | 10KV 單（-） 輸入 8 路輸出，黑色高壓端子 |
| HV10-8S | 10KV（-） 輸入 4 路輸出 黑色， （+） 總線輸入 4 路輸出 白色 |
| HV10-MX2 | 10KV 雙輸入 （HV/Cont） 單輸出 （+） |
| HV15-8W | 15KV 單（+）輸入 8 路輸出，白色高壓端子 |
| HV15-8B | 15KV 單（-）輸入 8 路輸出，黑色高壓端子 |
| HV-15-8S | 15kV （-） 輸入 4 路輸出 黑色， （+） 總線輸入 4 路輸出 白色 |
| HV15-MX2 | 15KV 雙輸入 （HV/Cont） 單輸出 （+） |
| HC-4B | 4通道40A Source & Sense 卡，黑色 |
| HC-4R | 4通道40A Source & Sense 卡，紅色 |
| HC-7B | 4通道70A Source & 4通道Sense卡，黑色 |
| HC-7R | 4通道70A Source & 4通道Sense卡，紅色 |
| GP-964 | GPIB 介面選項 |
| HVC-MW | 附加公 HV 配接連接器，白色 |
| HVC-MB | 附加 HV 公頭配接連接器，黑色 |
| HVC-FW | 母 HV 面板安裝插座/連接器，白色 |
| HVC-FB | 母 HV 面板安裝插座/連接器， 黑色 |
| TL-HVW | 20KV 額定 18 AWG 測試線 4 英尺，HVC-MW 至鱷魚夾 |
| TL-HVB | 20KV 額定 18 AWG 測試線 4 英尺，HVC-MB 至鱷魚夾 |
| HVW-20 | 散裝 20KV 額定 18 AWG 測試線，每英尺價格 |
| HVW-50 | 散裝 50KV 額定 22 AWG 測試線，每英尺價格 |
