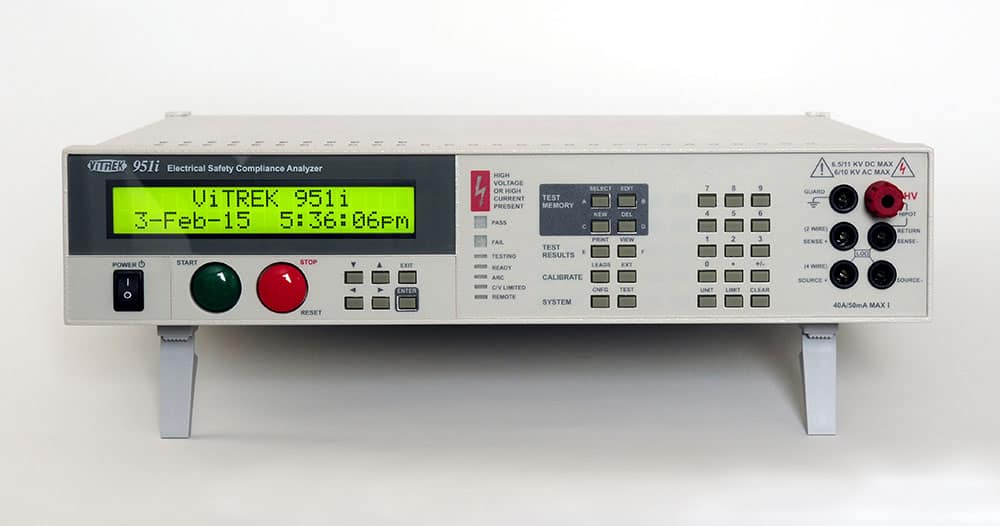

電氣安規分析儀 Vitrek 95X 系列
擁有更快速、更大的測試電流、更高解析度
品質驗證更嚴謹 – 您需要95X
電氣安規分析儀 (Electrical Safety Analyzer) Vitrek 95X 系列將速度和功率同步提升，6.5kVdc 同時可提供50mAdc電流 – 為您提供高電容性待測物所需的快速充放電。另還有高達11kV和15kV的直流高壓機種。
部份 95X 機種可提供50mAac的交流電流。對於更高的交流負載電流，則可選配高達100mAac或甚至200mAac 的交流電流。對於更高的交流電壓，955i 可支援 10kVac，且所有型號皆支援外部 30kVac 升壓選配。
電壓輸出精度符合標準需求
Vitrek 95x系列的AC交流電壓輸出精度為0.25%+1.5V，而DC直流電壓輸出精度為0.25%+0.5V，皆符合安規耐壓量測需求的<1%.
100pA 電流解析度，更多的附加功能
當進行耐壓測試(Hipot Test) 的電流臨界點量測時，解析度最低可至100 pA，高解析度更可提供TΩ的絕緣電阻測試 (IR)。內建四線毫歐表 (DCR)，自動換檔可達100 kΩ，並可提供40A的接地連結 (Ground Bond) 功能 – 您己經開始了解Vitrek 95X系列的多功能擴充性。
多通道耐壓掃描測試
95X可直接控制 高壓掃描測試系統 – 964i，其多達四個64通道 (256個測試點)。加上使用PC與QT Enterprise軟體，您可以擴展到多達640個測試點。模組包含3kV, 7kV,10kV和15 kV，彈性設計領先業界。
特點
- 高等級安全保護機制 包括：GFI接地漏電故障；SFI™安全故障信號 (Interlock)；TLSS™測試線安全檢測
- 高功率-最大50mA的直流電流輸出及100mA/200mA交流電流輸出
- 電壓輸出精度符合標準需求
- 寬範圍耐壓測試電壓選擇 – 6.5kVdc，11kVdc或15kVdc以及6kVac，10kVac或30KVac外部模組
- 更快的電壓輸出 – 高達50kV /秒，停留時間小至20ms (Flash 模式可達3ms)
- 標配高解析度四線量測功能(100µΩ & range 100kΩ)
- 內建相角量測機制 – 非阻性負載之真實電流量測
- 介電特性分析 (多電壓測試) – 可編輯輸出不同電壓值並停留，不必返回到0V
- 獨立的Ramp High/Dwell Low 限制電流設定
- 標配Ethernet (LAN)，RS232，I/O，掃描控制介面，不必再費心選購 (GPIB為選配)
- 高壓掃描器控制 – 可直接連接964i 高壓掃描系統，最多達256點切換功能
- 進階式電弧放電檢測 (ARC) – 依時間與振幅，設定一般/Dual Dimensional / Test Specific / Broadband等不同的判斷模式
- 超高量測解析度 (pA) 可確保最低的漏電流也被檢出
- OFFSET 功能可確認不受線材阻值、雜散電容等影響
- 多項IR判定機制，提升量測穩定度
- 電容測試模式 – 對於交流耐壓/直流耐壓/絕緣阻抗測試提供嚴格控制的充電和放電功功能
- 針對航空軍工產業提供400Hz 交流耐壓測試功能
- 經 EN 61010-1. EMC compliant to EN 61326-1驗證
文件下載
產品規格
| 型號 | 概述 | ACW交流耐壓 | DCW直流耐壓 | IR絕緣電阻 | GB接地連結 | GC低電阻 | 選配500VA | 選配2kVac | 選配10kVac | 選配30kVac ext. | 選配GB40A |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Vitrek 951i | 電氣安規分析儀 (AC/DC/IR/LR) | 20V-6kV 50mA | 30V-6.5kV 50mA | 30V-6.5kV 4TΩ | - |
100µΩ~ 149kΩ | 100mAac | 200mA | - |
10mA | - |
| Vitrek 952i | 電氣安規分析儀 (AC/DC/IR/GB/LR) | 20V-6kV 50mA | 30V-6.5kV 50mA | 30V-6.5kV 4TΩ | 40A | 100µΩ~ 149kΩ | - |
200mA | - |
10mA | - |
| Vitrek 953i | 電氣安規分析儀 (AC/DC/IR/LR) | 20V-6kV 50mA | 50V-11kV 30mA | 50V-11kV 8TΩ | - |
100µΩ~ 149kΩ | 100mAac | 200mA | - |
10mA | - |
| Vitrek 954i | 電氣安規分析儀 (AC/DC/IR/GB/LR) | 20V-6kV 50mA | 50V-11kV 30mA | 50V-11kV 8TΩ | 40A | 100µΩ~ 149kΩ | - |
200mA | - |
10mA | - |
| Vitrek 955i | 電氣安規分析儀 (AC/DC/IR/LR) | 50V-10kV 30mA | 50V-11kV 30mA | 50V-11kV 8TΩ | - |
100µΩ~ 149kΩ | - |
- |
- |
10mA | - |
| Vitrek 957i | 電氣安規分析儀 (AC/DC/IR/LR) | 20V-6kV 50mA | 100V-15kV 10mA | 50V-15kV 10TΩ | - |
100µΩ~ 149kΩ | 100mAac | 200mA | 30mA | 10mA | 40A |
