四象限電源 / 二象限電源

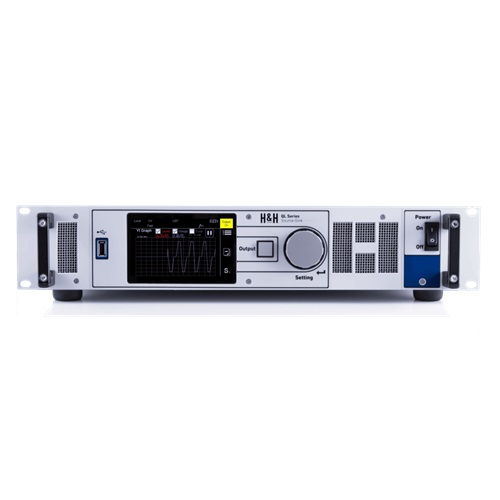

Höcherl & Hackl QL 系列可程式四象限電源（Bipolar source-sink）是電源也是負載，可正向或負向，廣泛用於測試各種儲能設備以及其他待測物，例如電池、馬達、充電器、或電子元件 (電感性負載和電容性負載)。

• 依型號不同，電壓最高100 V 或 電流達 320 A，最高3600W
• 2 象限或 4 象限設計，四象限電源可做交流電源，輕鬆切換電源-電子負載
• 上升/下降時間最快120us，頻寬最高3kHz (依型號不同)
• 基本操作模式 CC、CV、CP、CR
• 組合操作模式 CC+CV、CV+CC
• 內建DAQ – 同步資料收集
• 矩形、PWM 和調變功能
• 電容模擬，內阻量測，觸發功能
• 標配 RS-232、USB、LAN、CAN、I/O、類比控制；選配GPIB （標準SCPI

二象限 / 四象限 電源輸出方向

可程式四象限電源當輸出電壓為正時，兩象限的電源可以提供電流(source) 或消耗反向電流(sink)。 為了確保在接近 0 V 的設定和更長的連接線下提供所需的功能，二象限電源可在 -1 V 的負電壓下工作。四象限電源可以提供與正負值相同大小的輸出及消耗。

電源與負載的切換

根據電壓電流功率等參數的設定，開始運行後，設備會自動決定它是作為電源還是作為負載。

清單、方波、PWM、自訂調變功能

清單模式：在所有工作模式 CC、CV、CR、CP 下，都可以透過list mode產生負載曲線。最多 300 種時間的設定。同時同步測量電壓和電流，並保存帶有時間戳記的資料。

矩形函數：提供了一種透過輸入絕對時間和振幅值來產生矩形波形的便捷方法。

脈寬調變：透過 PWM 功能，可以在手動操作中為兩個振幅值設定開關頻率和占空比。

自訂模式：可將正弦波、方波或三角波訊號新增至 CC 或 CV 模式下的靜態設定。

儲能相關放電測試

針對電池、電池組、超級電容器和電解電容器等，以 CC、CP 方式放電或 CR 模式。放電函數可以用list mode，脈衝放電的方法也是可行的。而IUA 放電（CC+CV 放電）也可以做到：以恆定的速度放電，當電流達到指定的電壓，然後該電壓保持恆定，直到達到定義的最小電流。停止標準是電荷、能量、時間、電流、電壓。 在資料記錄期間，可以定義持續時間來觀察電力充電階段。

內阻量測

TRL 系列電子負載可以量測所連接待測物的內部直流電阻。內阻Ri的測定
基於各種電池和蓄電池標準中規定的原理，例如 DIN EN 61951、DIN EN 61960。
每隔幾秒，負載就會在兩個定義的負載等級 (I1、I2) 下測量 DUT (V1、V2) 的端電壓，並據此計算 Ri。
只需按一下按鈕，負載就可以將參數和測量結果儲存在連接的 USB 大容量儲存裝置上，從而可以實現快速且持續性的生產模式。

DAQ 資料記錄

可程式四象限電源能夠隨時間同步儲存電壓、電流等資料，並在定義的間隔內進行標記。 緩衝區中最多可儲存 40,000 筆資料記錄，透過資料介面讀取後，資料還可以傳輸到USB隨身碟。對於儲存間隔在秒範圍內的也可以直接儲存在USB 隨身碟。
