可程式電阻箱與RTD模擬器

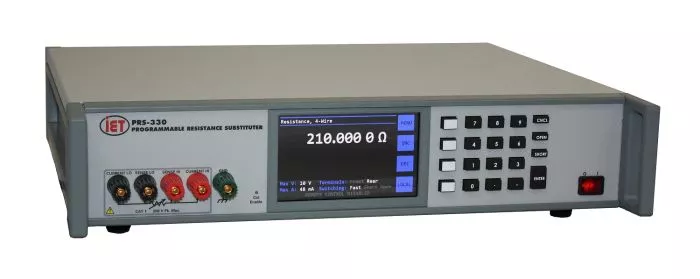

PRS-330

可程式電阻箱與RTD模擬器

PRS-330是校正實驗室和自動化生產環境所需的十進位電阻器。

極高的準確度，幾乎沒有長期維護成本。

  • 電阻範圍：0.1 Ω 至 20 MΩ，解析度為 1 μΩ 或 6 位數
  • 實驗室等級精度 (70 ppm + 1 mΩ)：比傳統手動十進位電阻器好 1.5 倍
  • 大型彩色觸控螢幕、軟鍵和直觀的介面，幾乎不需要培訓
  • 可用於校正實驗室和生產環境中的手動或可程式化設備。
  • 標配 USB、乙太網路和 IEEE 介面，以及完整的 LabView 命令結構，詳情請參閱手冊和驅動程式
  • 如果您沒有 8.5 位數 DMM（Fluke 8508A 或 Keysight 3458），或者您需要乙太網路或 USB 介面，那麼這款儀器就是您的最佳選擇
  • 幾乎沒有維護成本，校正非常簡單。 如果發生漂移，可以輕鬆調整回規格，而無需昂貴的維修
  • 高可靠性繼電器，額定開關次數為 1 億次
  • 額定功率為 0.5 W，如需更高功率，請考慮 PRS-202
  • 使用內建的 PT-100 和 PT-1000 表格，RTD 應用非常簡單，RTD 值可以 °C 和 °F 輸入
  • 強大的交流性能
  • 沒有零電阻或開關電阻，0.1 Ω 就是 0.1 Ω
  • 前後接線柱，方便連接
  • 提供業界領先的 5 年保固，並在美國製造
  • 成本比 PRS-370 或其前代產品 PRS-300 低約 10%
  • 如果您已經擁有或正在考慮購買 8.5 位數 DMM，您應該強烈考慮 PRS-370 而不是 330
分類： 可程式標準電阻電容電感箱
標籤：
分享：

PRS-330 的設計融合了適當的功能組合，能夠同時滿足實驗室和生產環境中手動及自動應用的效率需求，例如：電阻計的校準、溫控器和指示器的校準，以及需要高精度電阻負載的自動測試系統。

PRS-330 擁有寬廣的電阻範圍和 6 位數解析度，設計目的是取代多個十進電阻箱並縮短測試時間。

憑藉業界領先的 5 年保固，PRS-330 的所有設計重點均集中於可靠性、降低擁有成本以及開箱即用的簡便性。

使用者介面
PRS-330 採用一個大型的先進彩色電容式觸控螢幕，提供極快的反應時間。即使在光線昏暗或明亮的環境下，螢幕仍能提供卓越的清晰度，顯示大字體和易於閱讀的選單。
使用者介面還設有軟體按鍵和數字鍵盤，允許用戶在不使用觸控螢幕的情況下操作。

介面與驅動程式
操作方式可選擇本地操作（透過彩色觸控螢幕、軟體按鍵和數字鍵盤）或遠端控制（透過標準 USB、乙太網路和 IEEE-488 介面）。USB、乙太網路或 GPIB 介面的多功能性，讓您能夠完全自動化測試流程。

最高品質元件
可程式化電阻箱採用高品質鍍金碲銅五向接線端子，有效減少熱電動勢效應，避免直流電阻測量出現誤差。電阻器使用定制的Z箔電阻和低電感繞線電阻，具備低溫度係數（TC）和卓越的穩定性。

RTD校準
內建PT100及PT1000 RTD（電阻溫度檢測器）的參數表，並支援直接電阻替代功能，使PRS-330成為模擬RTD的理想選擇。使用者亦可自定義參數表，以配合其他RTD使用。操作員可直接輸入溫度，系統將自動編程出正確的電阻值。

無零電阻，0.1 Ω即為0.1 Ω
PRS系列可程式化電阻箱採用極低電阻、低熱電動勢繼電器，並使用鍍金銀合金接點。特殊設計將接觸電阻降至最低。鍍金層可防止銀接點在未使用或僅通過低電流時氧化變質，這在數位萬用表和其他測試儀器僅需微小測試電流時尤為重要。透過多重接點設計，接觸電阻保持低且穩定。

電阻切換方式
繼電器可透過快速、短路或開路方式進行切換。快速切換可在小於10毫秒內改變電阻值；短路和開路方式則在手動或程式化改變電阻值時提供已知狀態，但需要更長切換時間。短路切換在電阻變化期間引入短路（0.1 Ω），而開路切換則在電阻變化期間引入開路。

交流性能
PRS-330可程式化電阻箱是一個高精度的電阻源，具備卓越的穩定性、溫度係數和功率係數特性。採用低電感繞線電阻和Z箔電阻，使PRS-330在交流應用中表現優異，電阻影響降至最低。使用低電感線繞及Z箔電阻，讓PRS-330在交流應用中於1 kHz以下的頻率下能保持最小的電阻變化。有關更多資訊，請參閱《PRS 十進電阻交流性能應用說明》

電阻旋轉盤
內建EIA「首選值」電阻表，包含1% (E96)、5% (E24)、10% (E12)的增量，或者自訂的增量設定，使PRS-330可用作電阻旋轉盤使用。

進一步提升準確度至<15 ppm
此外，如果您擁有8.5位數的數字萬用表（DMM），如Fluke 8508A、8588A或Keysight 3458A，PRS-330可無需額外成本作為PRS-DMM系統的一部分使用，進一步提升設備準確度。然而，不同於PRS-370，這需要另備一台PC進行操作。

如果您擁有或正在考慮購買這些DMM之一，您應強烈考慮選擇PRS-370而非PRS-330。

具專利的PRS-370可程式電阻標準能夠控制8.5位數的數字萬用表，如Fluke 8508A、8588A或Keysight 3458A，自動調整源電阻，以實現<10 ppm的準確度，且不需外接電腦。

校準歷史
可查看每個內部電阻的校準歷史，以展示漂移和性能表現。校準歷史數據可以透過SCPI指令檢索以進行深入分析。按下前面板上的開關即可進入校準歷史和調整選單，最大限度減少未授權存取。

資安聲明
PRS-330內建微控制器，並運行專屬韌體。韌體只能透過JTAG或類似的纜線更新，並且僅能在移除儀器頂蓋後存取。通過USB、以太網或GPIB介面無法更新韌體。
本產品不使用Windows或Linux操作系統。提供出廠重置功能，能將PRS-330恢復為出廠預設，包括校準數據歷史以及所有其他用戶可儲存的數據。

PRS 系列可程式電阻箱可安裝於機架中，作為測量和控制系統的組件。

USB 驅動程式適用於 Windows 7 和 Windows 10
USB 介面使用 MCP2200 驅動程式。如果 Windows 未自動安裝該驅動程式，可透過以下連結下載並安裝。
USB 介面：下載：MCP2200.zip
解壓縮檔案並按照指示進行安裝。

乙太網路介面
乙太網路介面：下載：ICS_VXI-11.zip
解壓縮檔案並按照指示進行安裝。該應用程式允許使用者更改 IP 位址並與 PRS 通訊。更多資訊請參閱 PRS-330 使用手冊。

PRS-DMM 軟體
用於控制和調整 PRS-330
下載：PRS-DMM_V1.1_Complete.zip
壓縮檔案內含兩個額外的壓縮檔案。解壓縮這兩個檔案，並安裝 RTE 運行時引擎和程式。按照指示完成安裝。該應用程式允許使用者選擇介面，並在配合高精度數位萬用表（Precision DMM）使用時校準 PRS-330。更多資訊請參閱 PRS-330 使用手冊。
