高頻用標準電容箱

IET Labs/GenRad 1403 標準空氣電容器是穩定的三端標準電容器，其數值範圍從 0.005 pF 到 1000 pF。

在最高 2 MHz 的頻率下（適用於 1 pF 標準電容器）和最高 200 kHz 的頻率下（適用於 1000 pF 標準電容器），其電容變化小於 0.01%，這使得該標準電容器非常適合在 1 kHz 以外的頻率下驗證 LCR 表和電橋。

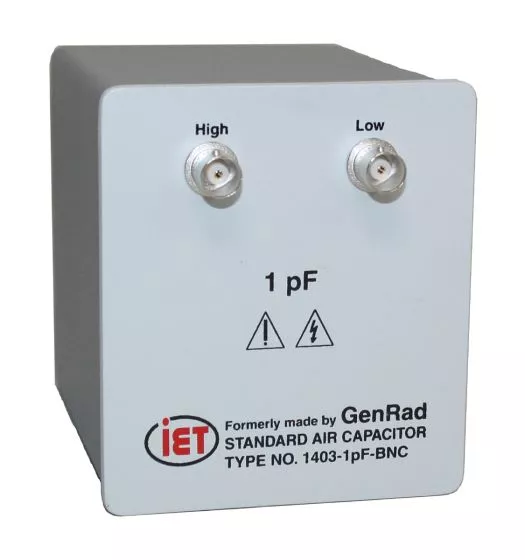

它們的端子排列方式可以直接插入 1620 型電容電橋或等效設備（如 AH2500A 超精密電容電橋）的 UNKNOWN 端子。GenRad/IET Labs 1403 系列傳統上採用 GR 0874 連接器製造。現在有更新的 1403-BNC 型號可選，配備 BNC 連接器，可輕鬆連接到各種 LCR 表和電橋。

1403 空氣電容器的特點：

穩定性優於 0.05%/年
在高頻下具有出色的性能
極低的耗散因子
低溫度係數
性能經過國家認可實驗室的充分記錄

設計

1403-A、1403-D 和 1403-G 型號的標稱值分別為 1000 pF、100 pF 和 10 pF。它們的結構遵循傳統設計，類似於 1404 系列電容標準，由鋁板交錯堆疊而成，而不是 1404 系列中使用的殷鋼板。每塊板都與支撐面板和外殼絕緣。

堆疊板結構不適用於 1 pF 及以下的數值，因此採用孔徑設計。在這種電容器中，兩個電極通過它們之間的屏蔽板相互隔離。此屏蔽板提供的屏蔽旨在將有源電極之間的雜散電容最小化到接近零。

電極之間的電容大小取決於屏蔽板上的開口（孔徑）以及兩個電極之間的間距。

孔徑的有效面積略小於根據其直徑所決定的值。這種有效面積的減少可以描述為電場的「負邊緣效應」。

由於直接電容場中沒有固體介電質，因此1403型電容器的損耗極低，通常< 20 ppm (無單位)。

Figure 1. Aperture design on the left and the other 2 are conventional stacked plates

所有 1403 型電容器均具有屏蔽端子，兩者均連接到外殼。

對於 100 pF 及以下的測量，三端連接可藉由消除電容器端子與接地之間電容所引入的不確定性，來提高準確度。這可提升電容器與 LCR 表搭配使用時的效能。

1403 標準空氣電容器已經過廣泛研究。頻率、氣壓和溫度效能已透過下列所示的兩篇文章等文獻充分記錄。

論文《1 kHz 至 10 MHz 空氣介質電容器的測量與不確定度》提供了關於 1403 系列空氣電容器的電容隨氣壓、相對濕度和溫度變化的極其有用的資訊。

論文《在 NIMT 以共振頻率建立 1 pF、10 pF、100 pF 和 1000 pF 的 2TP 空氣介質電容標準，頻率範圍高達 10 MHz》提供了關於校正高達 1 MHz 的 1403 系列空氣電容器的資訊，以用於校正 LCR 表。

IET Labs 在其位於麻薩諸塞州西羅克斯伯里的工廠校正 1403 型電容器。大約海拔高度為海平面以上 115 英尺（35 米）。 根據此海拔高度，大約氣壓為 101000 帕。
